吸着分離操作に関するシミュレータと実験装置

【概要】

FORTRANで記述されたシミュレーションソフトを、C++言語に移植し、複数のPC上での並列計算に対応
数値計算部分の高速化
ユーザインターフェース作成
３成分→多成分分離のインターフェース追加

ソフト

【構成】

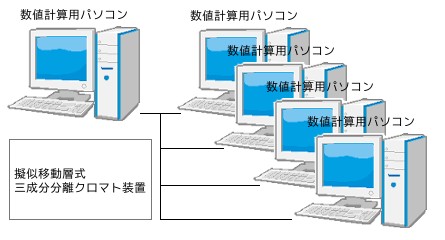

構成図

このページのトップへ

高速・高解像度画像録画解析システム

【特徴】

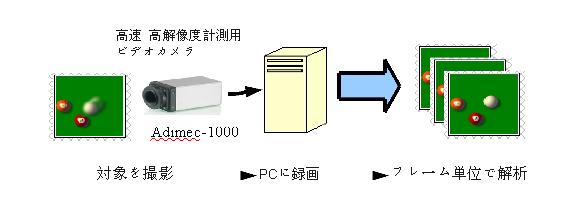

計測用ビデオカメラによる、高速高解像度な計測
毎秒５０フレームのメガピクセル画像の録画
録画データに対する画像計測・画像解析が可能

高速・高解像度画像録画解析システムカタログ

このページのトップへ

ヘリコプターのローター制御

【実験装置Aの概要】

シミュレーション（速度と揚力のシミュレーション）
- 翼型の影響をパラメータ化する実験を実施
ローター回転数計測装置
- モーターの起電力を計測し、ＰＣにデータを取り込む
検証用ソフト
- 実験結果と、シミュレーション結果を表示
- ２次曲線への近似

【実験装置Aの構成】

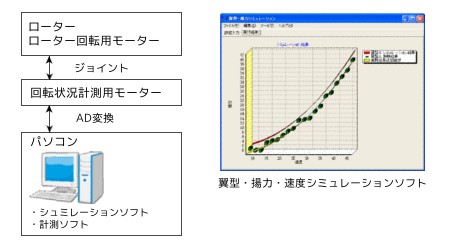

実験装置Aの構成図

【実験装置Bの概要】

ラジコンヘリコプターを、操作した際に働く揚力を計測する
プロポからの信号と、各種センサーの出力をPC上に取込む
ローターの抑え角計測には、高速度ビデオカメラを使用
PC上で、作成したシナリオデータをプロポを通じてラジコンヘリコプターに送信

【実験装置Bの構成】

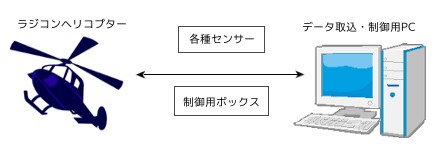

実験装置Bの構成図

計測用センサー

回転数計（光センサー使用）
歪み計（３点計測、揚力の強さ及び方向を取得）
制御情報取得装置（プロポから出力されるパルスを計測）
ローター回転状況撮影用高速度ビデオカメラ

このページのトップへ

生体リズムに関する実験装置

【概要】

恒温恒湿培養装置内で、粘菌を培養
ビデオカメラでマクロ撮影
ＰＣ上に録画したビデオ画像解析用ソフト開発
- 指定箇所内の彩度・明度変化を数値変換
- 指定範囲の面積計測

装置・ソフト

【構成】

構成図

エンジン内圧力変化と燃料噴射装置に関するシミュレーション

【実験装置Aの概要】

シリンダー内の各燃焼室内の圧力及び温度変化の数値計算ソフト
実際に、ピストン及びピストンを製作
モーターを使用し、ピストンを動作させ、圧力及び温度変化を計測
熱交換器に関する温度伝播のシミュレーション

【実験装置Aの構成】

ピストン及びシリンダー
動作用モーター
圧力計・温度計

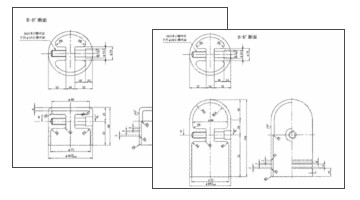

設計図

【実験装置Bの概要】

アクリル製のピストン内に、スチレンボールや羽毛等を配置し、燃料の代わりに空気を噴射し、噴霧状況を計測する
計測用デジタルビデオカメラを使用し、高速かつ高精細なビデオ画像を撮影
カムと、近接スイッチを使用し、ストロボ装置と高速度カメラを同期
ビデオ画像録画システム作成
- ３台のPCとビデオカメラで同期録画
- 毎秒50MBの画像データを、MS-Windows上で録画
- 録画データを個々の画像ファイルに切出し
- ビデオ内の指定箇所の彩度・明度変化をグラフ化

【実験装置Bの構成】

アクリル製シリンダー装置
モーター
ストロボ装置
高速度カメラ
